常見的電池損壞狀況！電池損壞FAQ充電放電問題
過度充電（Overcharge）造成的損壞 ：
過充是指電池在滿電狀態下，仍持續被強迫注入電流，這會導致電壓超過上限（通常為 4.2V 以上）。
• 電解液分解與產氣： 過高的電壓會使電解液發生氧化分解，產生氫氣、氧氣或二氧化碳。
• 損壞現象： 電池外殼明顯膨脹（鼓包）。
• 熱失控（Thermal Runaway）： 分解反應是放熱的，導致內部溫度驟升。高溫會使隔膜熔化，引發大面積短路。
• 損壞現象： 電池冒煙、起火甚至爆炸。
• 鋰枝晶生成： 負極無法再吸收多餘的鋰離子，鋰金屬會在負極表面析出並長成針狀晶體。
• 損壞現象： 晶體可能刺穿隔膜造成內部微短路，使電池自放電極快。
• 電極材料劣化： 正極材料的晶格結構因過度脫鋰而崩潰。
• 損壞現象： 容量永久性衰減，電池蓄電力大減。
過度放電（Over-discharge）造成的損壞：
過放是指電池電壓降至截止電壓（通常為 2.5V 至 3.0V）以下，通常發生在長期閒置未充電或電路故障時。
• 銅箔溶解（Copper Dissolution）： 當電壓過低時，負極的銅集流體會發生陽極溶解，銅離子進入電解液。
• 損壞現象： 再次充電時，銅離子會析出形成金屬橋造成內部短路。這也是為什麼「死掉」的電池硬充後容易發燙。
• SEI 膜損壞： 保護電極穩定的固體電解質界面膜（SEI 膜）會因低電壓而分解。
• 損壞現象： 導致電池內阻大幅增加，充電時發熱嚴重，放電功率下降。
• 不可逆化學變化： 活性物質失去活性，無法再參與電化學反應。
• 損壞現象： 電池表現為「零電壓」或無法充入電量。

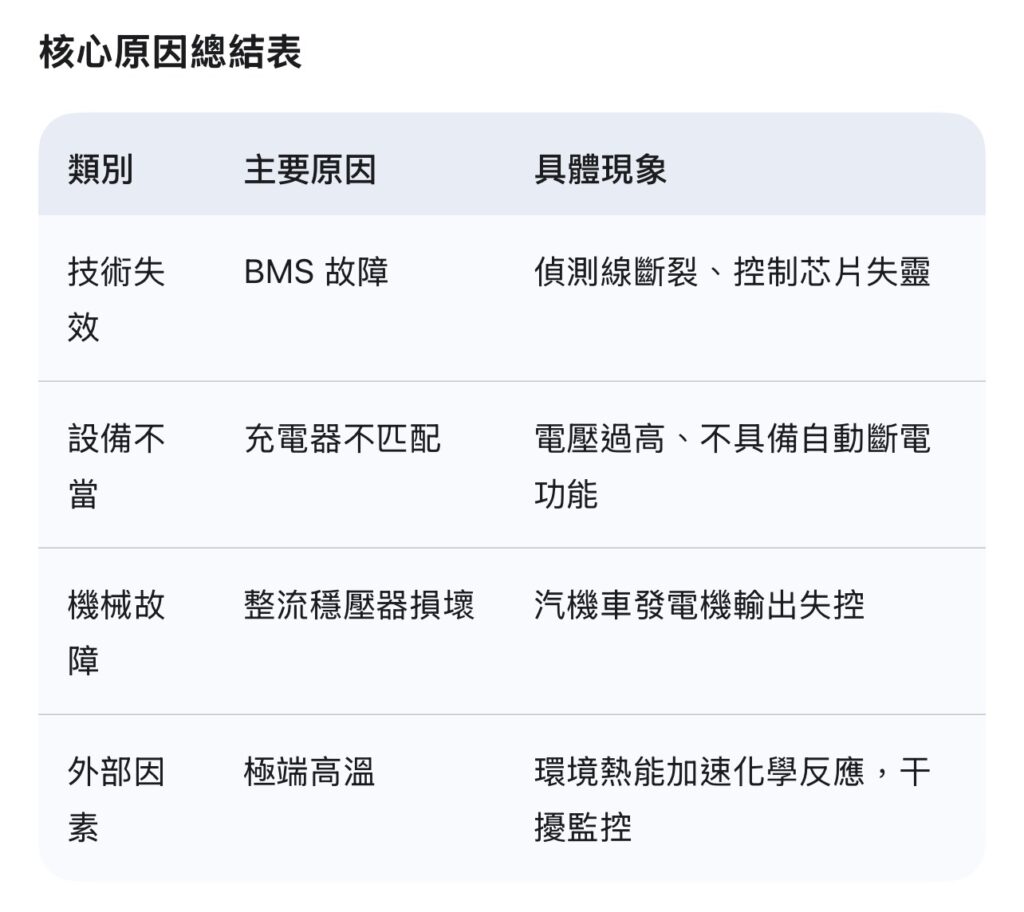

電池損壞常見狀況
包括膨脹、漏液、無法充電/放電、續航力急降，主因是過充/過放（如長期未充電或充電系統故障）、老化（循環壽命耗盡）、物理損壞或高低溫影響，表現為發熱、無法開機、充電異常等，應避免混用新舊電池、定期（3-6月）充電以防過放，並在膨脹或異常時立即停止使用並回收處理。
充電與放電異常：
1. 充不進電，或充電極快（充飽很快沒電）。
2. 電量顯示不準確，突然關機。
3. 耗電速度遠快於新電池。
4. 效能下降：設備運行緩慢、啟動困難。
5. 溫度異常：使用中異常發熱、過熱保護觸發。
充電放電問題解析 (FAQ)
過充：充電電流過高，電池失水膨脹，常因充電設備故障或電池品質差引起。
過放：長期未充電（如閒置），電池電壓過低，可能導致無法啟動。
會，有「自放電」現象，需定期充電（建議3-6個月）以防過放損壞。
可能是電池老化、電池本身損壞，或充電器/電器接觸不良、極性裝反。
絕對不能用！這是化學異常警訊，有自燃或爆炸風險，需立即停止使用並妥善處理。
排除法：先確認是否為充電器、線材或電器問題，再考慮電池本身。
避免混用：不要新舊電池混用、不同品牌/批次電池混用。
避免極端溫：高溫或低溫都會損害電池。
定期維護：建議每3-6個月為閒置電池充電一次。
安全處理：發現膨脹、漏液、發熱時，置於空曠處並送至指定回收點處理。
